ОТОПИТЕЛЬНЫЕ ПРИБОРЫ.
ИХ ТИПЫ И МОЩНОСТЬ.

Здесь я расскажу о различных типах отопительных приборов (не только об алюминиевых секционных радиаторах). Вы узнаете, какими они бывают и как правильно выбрать их мощность.

Существует большое разнообразие отопительных приборов. Они имеют различную конструкцию, изготавливаться из разных материалов, но все они предназначены для того, чтобы тем или иным способом обеспечить передачу тепловой энергии от теплоносителя, циркулирующего по системе отопления, в окружающее пространство.

Чтобы было понятнее, разберемся с основными элементами традиционной водяной системы отопления и принципом ее работы. Так вот, с помощью котла теплоноситель (вода или специальный антифриз) нагревается и движется по трубам при помощью циркуляционного насоса (в системе с принудительной циркуляцией) или без него (при естественной циркуляции). Отопительные приборы же передают доставленное к ним по трубам тепло в помещения, которые требуется обогреть.

Отопительные приборы могут быть изготовлены из различных материалов и способны выдерживать различное давление. Второй параметр особенно важен при установке в многоэтажных городских домах, т.к. в этом случае давление в системе отопления значительно выше, чем в домах с индивидуальным отоплением. Если же выбирается отопительный прибор для дачи или коттеджа, то в таком случае высокого давления в системе быть не должно (не более 3 атм.) и по этому параметру подойдет практически любой отопительный прибор.

ВЫБОР МОЩНОСТИ ОТОПИТЕЛЬНОГО ПРИБОРА

Одним из важнейших параметров любого отопительного прибора является его мощность. Точно этот параметр рассчитают профессионалы-теплотехники. Но ориентировочную цифру можно прикинуть и самому исходя из формулы: радиатор мощностью примерно ,2 кВт понадобится для помещения площадью 10 кв.м. Эта примерная формула справедлива для помещений с нормальным утеплением и высотой потолков до 3 м.

Классификация отопительных приборов

1) По способу передачи тепла.

Существует два основных способа передачи тепла от отопительного прибора в помещение: излучением (инфракрасное излучение с поверхности прибора) и за счет конвекционных потоков. Есть и вариант смешанный - радиационно-конвективный. В большинстве старых советских домов установлены чугунные радиаторы. Это и есть пример отопительного прибора, передающего большую часть тепла излучением.

В приборах конвективного типа (конвекторах) большая часть тепла передается конвекцией. Что означает это умное слово, и как работают конвекторы? Конвекторы отдают тепло преимущественно за счет циркуляции воздуха через них, который проходит через их конструкцию снизу-вверх (как известно теплый воздух легче холодного, что и обеспечивает его движение).

Естественно, что существует масса приборов, которые как излучают тепло в помещение, так и нагревают воздух, проходящий через них конвективным путем примерно в равной степени.

2) По конструкции

По конструкции все гидравлические отопительные приборы можно разделить на четыре основные типа: секционные, панельные, трубчатые (в частности, полотенцесушители) и конвекторы.

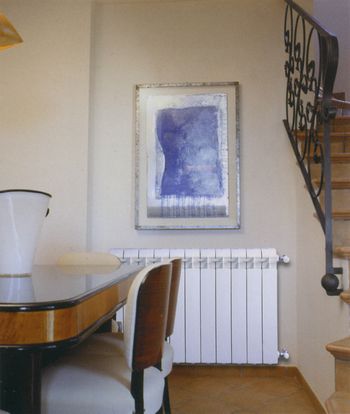

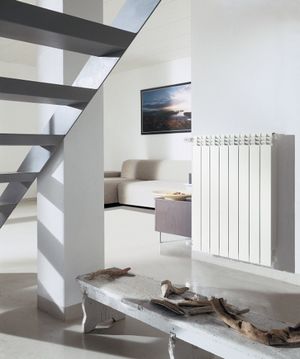

Секционные отопительные приборы, как и следует из их названия, состоят из отдельных нагревательных элементов-секций. Секционными могут быть отопительные приборы из алюминия, чугуна, стали, кроме того, существуют комбинированные биметаллические модели (например, имеющие алюминиевый корпус и стальную трубу, по которой движется теплоноситель). Секции обычно соединяются между собой при помощи ниппелей, а между секциями устанавливаются уплотнения. Чаще прокладки изготавливаются из резины, что нормально при использовании в качестве теплоносителя воды. Если же необходимо применение антифриза, то резина может быть разрушена его агрессивным воздействием. Чтобы этого не произошло, в современных отопительных приборах применяются специальные уплотнения.

Несекционные отопительные приборы - это, например, панельные радиаторы, В них нагревательным элементом является прямоугольная панель, нагреваемая циркулирующим внутри неё теплоносителем. Стальные панельные ОП представляют из себя два профилированных стальных листа, сваренных по периметру сплошным швом, а между каналами точечной сваркой. Для увеличения теплосъема с панели за счет конвективного теплообмена на панели таких радиаторов точечной сваркой приваривается П-образное вертикальное оребрение.

Трубчатые отопительные приборы - это в большинстве случаев конструкции из вертикально расположенных изогнутых стальных трубок, соединяющих верхний и нижний коллекторы. Стоит иметь в виду, что стальные трубчатые радиаторы - это обычно наиболее дорогой тип радиаторов (в пересчете на 1 кВт).

Пластинчатые отопительные приборы или конвекторы. Грубо говоря, конвектор - это одна или несколько труб (по которым движется теплоноситель) с надетыми на них металлическими "ребрами-пластинами". Воздух проходит сквозь конвектор снизу вверх, нагреваясь от многочисленных теплых оребрений. Трубы конвекторов обычно изготавливаются из стали или меди. В некоторых конвекторах величина теплового потока регулируется специальной заслонкой, открывая которую, можно увеличить поток движущегося нагретого воздуха.
